Thermoscellage CIRUS

CIRUS est un système de thermoscellage par impulsion pour le scellage des thermoplastiques.

Le système se compose de plusieurs éléments spécifiques à l'application dont les plus importants sont :

Régulateur de température UPT - type CIRUS : élément central du systeme
Barre de thermoscellage CIRUS : composant stratégique devant être intégré avec précision dans l'environnement de la machine

Le développement des barres de soudure se fait en étroite collaboration avec les clients pour répondre à ses besoins spécifiques. Les essais de soudure sont effectués au sein de notre laboratoire d'essai avec le véritable film utilisé pour l'application.

L'avantage de CIRUS par rapport aux technologies de thermoscellage classiques, est la solidification instantanée de la soudure, après le processus de scellage. Cela est possible grâce à une unité de refroidissement qui permet de réduire considérablement la durée du processus et d'augmenter le rendement du produit.

Due à la conception spéciale de la technologie, l'outil de scellement peut adopter de nouvelles caractéristiques. Comme la ligne chauffante n'a que quelques μm d'épaisseur et que la capacité thermique qui en résulte est également faible, une dynamique de température extrêmement élevée de 6000 K/s est possible.

Pour chaque application, nous concevons le système sur-mesure en fonction de vos besoins et créons des solutions personnalisées.

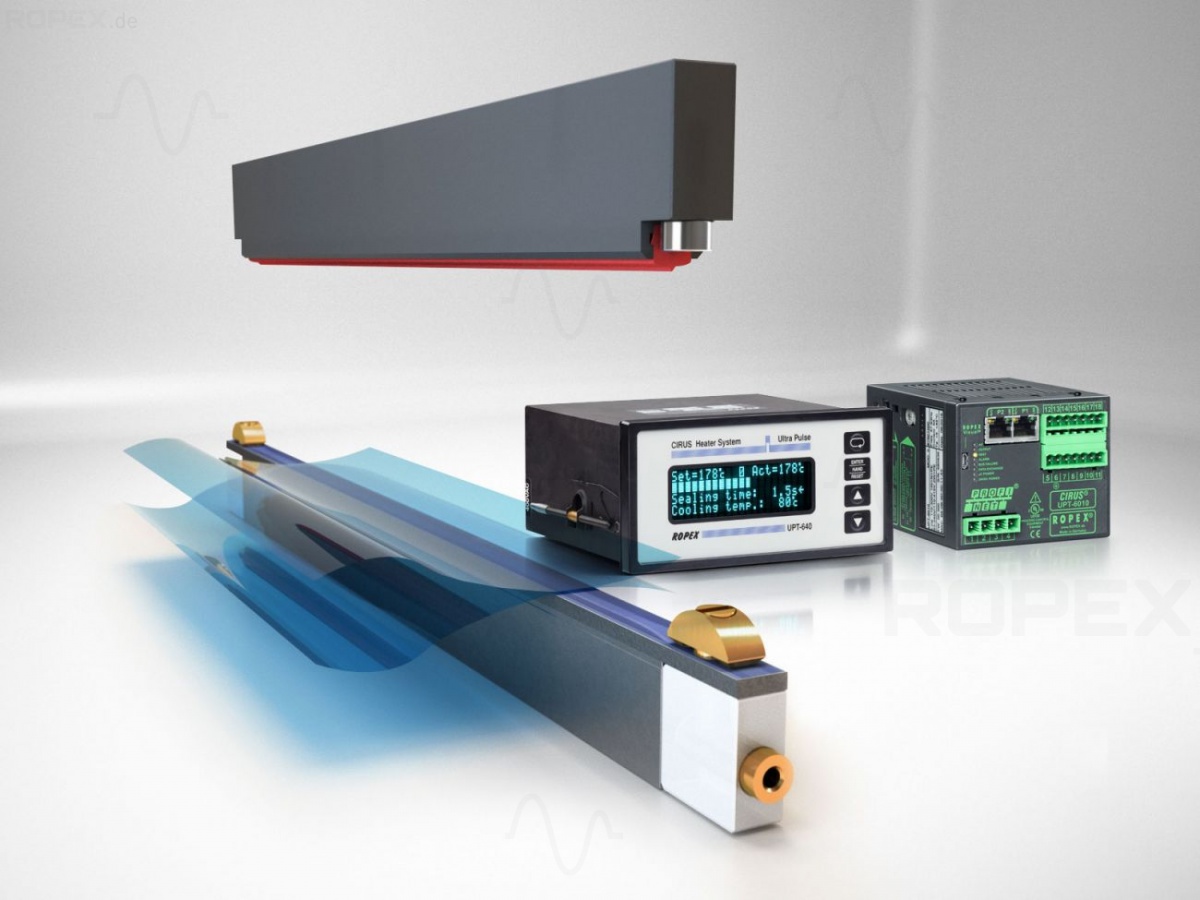

Barre de thermoscellage UPT - Type CIRUS

Régulateur de température UPT - Type CIRUS

APERÇU DE LA TECHNOLOGIE CIRUS

Le système de scellage CIRUS se compose d'un outil fabriqué sur-mesure (barre de thermoscellage et contre-barre assortie) et d'un régulateur de température.

Longueur de scellage jusqu’à 1m
Largeur de scellage 6 mm maxi.
Profil de scellage 1D & 2D
Cadence maxi.120 cycles par minute
Scellage d’épaisseurs non uniformes
Refroidissement ultra-rapide de la soudure grâce au refroidissement direct de la ligne de chauffage par source réfrigérée externe (eau).
Combinaison coupe et scellage avec diverses solutions (profilés en silicone pour la découpe, dispositif de découpe)
Pas de pièce mobile
Nettoyage facile (facilité d'entretien)
Résistance à l'humidité (outils FS)

Grâce au système de refroidissement intégré dans l'outil, le joint peut être soumis à une contrainte immédiatement après le processus de scellage. CIRUS génère ainsi les taux de chauffage et de refroidissement les plus élevés et donc les temps de processus les plus courts pour l'assemblage thermique de films thermoplastiques.

STRUCTURE DU SYSTÈME CIRUS :

Support en Silicone avec profil
Outil de thermoscellage UPT
Transformateur de courant
Transformateur d'impulsion
Filtre de ligne
Unité de refroidissement
Régulateur de température UPT - Type CIRUS

Autres composants pour nos systèmes de thermoscellage :

Boosters
Câblage
Tête de clampage
Dispositifs de surveillance
Résistance de charge à courante élevé (RB)
Résistance de charge haute tension (RV)

Découvrir tous les compostants systèmes

Les composants du système sont adaptés sur-mesure aux besoins individuels de chaque utilisateur des solutions ROPEX afin d’obtenir le meilleur résultat de scellage.

Système de thermoscellage CIRUS pour les films thermoplastiques.

Les machines à haut rendement, les applications d'emballage spéciales ou les exigences en matière de produits emballés, la sélection du matériau du film sous une pression croissante des coûts - tous ces facteurs font que les types de films présentent des défis de taille pour le système de scellage.

Les utilisateurs se concentrent donc de plus en plus sur des questions telles que la qualité du scellage et la répétabilité constante, les temps de scellage les plus courts possibles et le stress thermique minimal pour les produits emballés, sans parler des demandes de réduction des temps d'arrêt pour maintenance, remplacement des pièces d'usure ou réoutillage.

ROPEX a la solution idéale à ces problèmes : la gamme de systèmes de scellage CIRUS et les composants complémentaires associés.
