Comment éviter les bruits de fonctionnement des boîtes de vitesses ?
L'essor de l'industrie 4.0 aide les usines et les fabricants en améliorant l'efficacité de la production, en accélérant la transformation vers l'automatisation et l'intelligence, tout en augmentant le besoin de robotique. Les véhicules électriques, les bras robotisés industriels, les équipements médicaux, l'industrie de l'armement, les énergies vertes et d'autres secteurs sont également plus demandeurs de pièces d'entraînement telles que les moteurs et les boîtes de vitesses.
Si l'on prend l'exemple des véhicules électriques, les moteurs qui fonctionnent presque silencieusement remplacent le moteur à combustion interne, et le bruit de l'engrenage dans le groupe motopropulseur devient la principale source de bruit. Afin de réduire le bruit des engrenages à grande vitesse, les niveaux de précision de l'usinage des engrenages doivent être considérablement améliorés. Les boîtes de vitesses et les réducteurs de vitesse sont des composants clés du système de transmission mécanique, des engrenages de haute qualité et un faible bruit de fonctionnement sont des exigences et des performances nécessaires.
Quelles sont les causes du bruit d'une boîte de vitesses ?
Le bruit d'une boîte de vitesses ou d'un réducteur de vitesse est dû au frottement, à la vibration et à la collision des engrenages, en particulier lorsque la charge et la vitesse sont élevées. En outre, si la précision requise n'est pas atteinte ou si le jeu est trop important lors de la conception, de la fabrication et de l'assemblage des engrenages, le bruit et les vibrations se produiront pendant le fonctionnement. Les causes du bruit après une longue période de fonctionnement peuvent être l'usure de la surface de l'engrenage, l'endommagement des roulements ou l'insuffisance de lubrifiant.
Comment éviter ou réduire le bruit ?
Les facteurs à l'origine du bruit ou des vibrations du réducteur peuvent provenir de la conception, de la fabrication, de l'assemblage ou d'autres éléments. Mais il est indéniable que les engrenages sont la principale source de bruit de fonctionnement. Réduire le bruit de fonctionnement pour maintenir un fonctionnement normal et assurer la fiabilité est l'une des conditions préalables à la qualité de la boîte de vitesses. Les points suivants doivent être pris en compte lors de la conception, de la fabrication et de l'assemblage des systèmes d'engrenages.
- Choisir des engrenages de bonne précision
Réduire l'erreur de pas et améliorer la précision pour réduire le bruit. - Utiliser des engrenages à surface lisse
La rectification des engrenages améliore la précision et le lissage de la surface des dents, ou une opération de rodage appropriée est également efficace pour réduire le bruit. - Corriger le contact de la surface de la dent
Tailler ou modifier correctement le profil de la dent pour éviter l'impact sur la surface de la dent. - Jeu correct
Plus la distance est grande, plus l'impact est fort lorsque les engrenages s'engrènent. Un jeu plus faible contribuera à réduire le bruit. - Taux de contact plus élevé
Un taux de contact plus élevé et un rapport de chevauchement plus important réduisent le bruit pendant le fonctionnement. Par conséquent, un engrenage hélicoïdal avec un taux de contact plus élevé est plus silencieux qu'un engrenage droit. - Rigidité plus élevée
L'augmentation de la rigidité des engrenages, du carter (couronne) et des arbres contribue à réduire le bruit. - Utiliser un matériau ayant un taux d'amortissement des vibrations élevé
Les engrenages en fonte sont plus efficaces pour réduire le bruit que les engrenages en acier. - Lubrification adéquate
Une quantité suffisante de lubrifiant est importante pour une boîte de vitesses. Les lubrifiants à haute viscosité ont tendance à être moins bruyants. - Vitesse et charge réduites
Une vitesse et une charge faibles produisent moins de bruit.
Qu'est-ce que Sesame a fait pour éviter ou réduire le bruit des engrenages ?
Afin de fournir des produits d'une qualité et d'une fiabilité supérieures et d'obtenir la confiance des clients, les pièces et les composants sont soigneusement inspectés au cours des procédures d'assemblage. Nous mettons tout en œuvre pour que chaque produit puisse être installé et utilisé après la livraison. Les pièces et les composants sont usinés à l'aide de machines-outils de pointe. Nous utilisons un lubrifiant de qualité et en quantité suffisante pour optimiser les performances de la boîte de vitesses, nous la détendons et enregistrons le bruit de fonctionnement à l'aide d'un instrument pour vérifier les exigences de fonctionnement. Si un problème est détecté, le réducteur est démonté, inspecté, réassemblé et testé à nouveau jusqu'à ce qu'il réponde aux normes.
Comment prouver que les réducteurs Sesame sont qualifiés ?

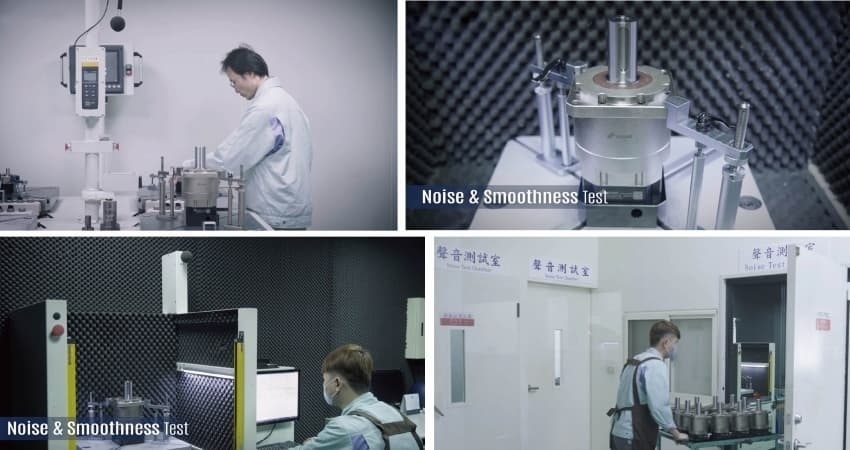

Nous avons établi une norme de bruit de fonctionnement pour chaque produit et mis en place plusieurs salles de test, dans lesquelles plusieurs couches de matériaux absorbant le son et de matériaux bloquant le son sont utilisées pour empêcher toute interférence avec d'autres voix. Le bruit de fonctionnement des boîtes de vitesses est testé à l'aide d'instruments et les résultats sont enregistrés. Les opérateurs doivent tester les produits conformément aux procédures opérationnelles standard.
Conclusion
De nombreux facteurs influencent le bruit produit pendant le fonctionnement d'un réducteur ou d'une boîte de vitesses, notamment le matériau de l'engrenage, la précision de l'usinage, le rapport de contact entre les engrenages, le jeu, la forme de la denture, la douceur de la surface de la dent et les conditions de fonctionnement. En général, les engrenages de haute précision génèrent moins de bruit pendant leur fonctionnement. Par conséquent, la précision des engrenages doit être soigneusement prise en compte, que ce soit lors de la conception, du processus de fabrication ou même de l'assemblage final. Les boîtes de vitesses et les réducteurs de vitesse SESAME ont été conçus avec rigueur, testés à plusieurs reprises et offrent aux clients le choix le plus approprié.
