Qu'est-ce qui fait la spécificité du réducteur planétaire ? L'engrenage planétaire :

Les réducteurs de vitesse, également appelés boîtes de vitesses, dérivés d'anciens procédés de métallurgie, sont à la base de nombreuses innovations et techniques actuelles. Le réducteur planétaire est un type de réducteur de vitesse lancé il y a 30 ans. Au début, les réducteurs planétaires n'apparaissaient que dans les appareils haut de gamme en Europe et en Amérique, puis ils sont progressivement entrés dans le domaine de l'automatisation. Aujourd'hui, ils sont largement utilisés dans la robotique, les véhicules électriques, les équipements d'impression 3D, les machines-outils, les équipements pour semi-conducteurs, l'emballage, le secteur médical, l'alimentation et les boissons, l'aérospatiale et d'autres industries, et constituent un composant important de la transmission de puissance. La combinaison d'un servomoteur et d'un réducteur planétaire fait désormais partie de la configuration standard. Quels sont les avantages et les applications des réducteurs planétaires ? Cet article vous permettra d'en savoir plus sur les réducteurs planétaires.

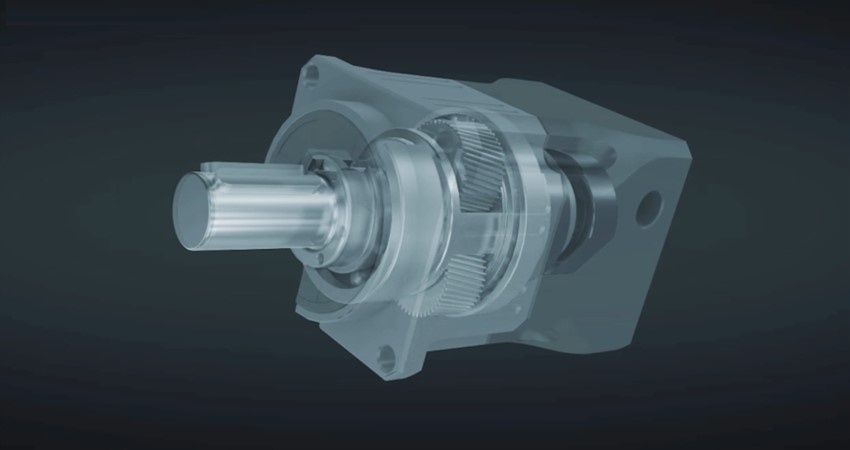

Qu'est-ce qu'un réducteur planétaire ?

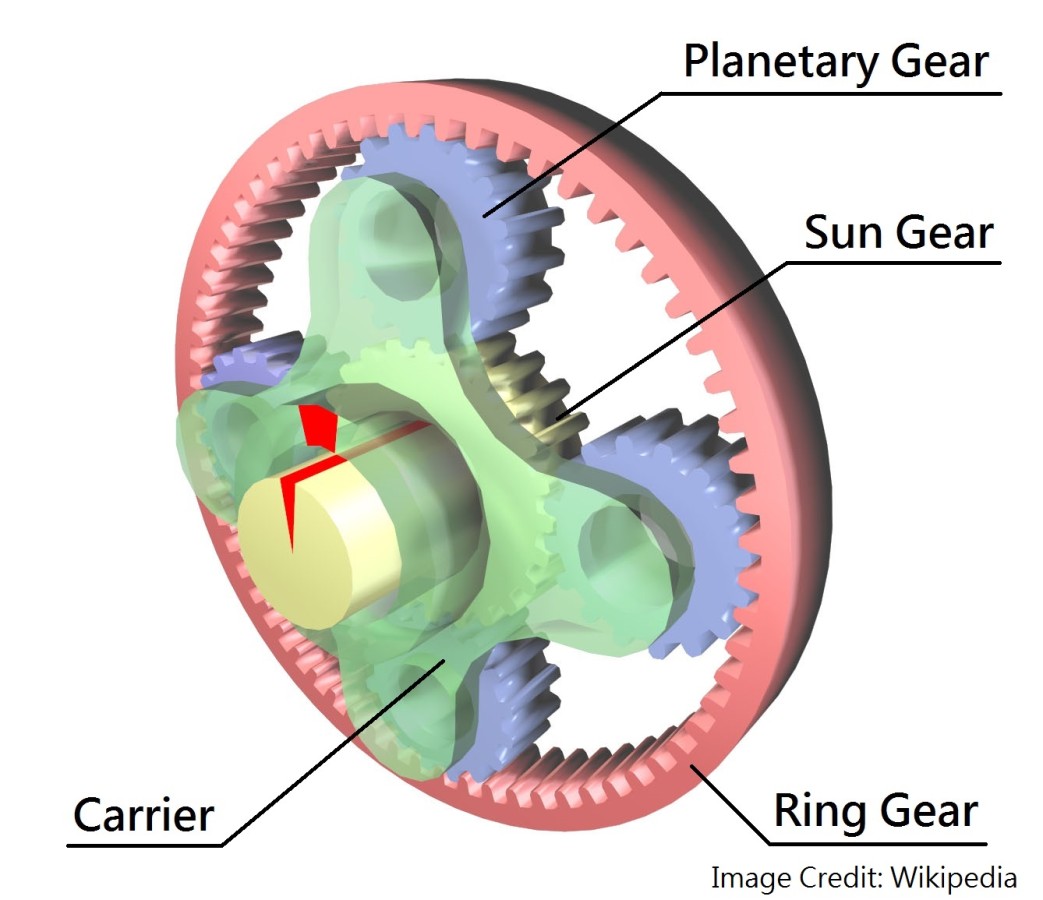

La structure interne du réducteur planétaire est un train d'engrenages épicycloïdal (également connu sous le nom de train d'engrenages planétaires) composé principalement de quatre parties : un planétaire, des engrenages planétaires, une couronne et un porte-bras planétaire. Dans ce train d'engrenages, la couronne est fixe tandis que le planétaire (arbre d'entrée) entraîné par le moteur est situé au centre. Le planétaire est entraîné et déplace les engrenages planétaires qui sont fixés sur le porte-bras planétaire. Chaque engrenage planétaire tourne sur son propre axe tout en tournant autour de l'engrenage solaire. Le porte-bras planétaire est l'arbre de sortie du réducteur qui transmet la puissance du moteur lorsque les engrenages planétaires tournent et orbitent. Le fonctionnement d'un tel ensemble d'engrenages ressemble à notre système solaire planétaire, d'où son nom de réducteur planétaire.



Types de réducteurs planétaires

Après des années de développement, il existe les types de réducteurs planétaires suivants :

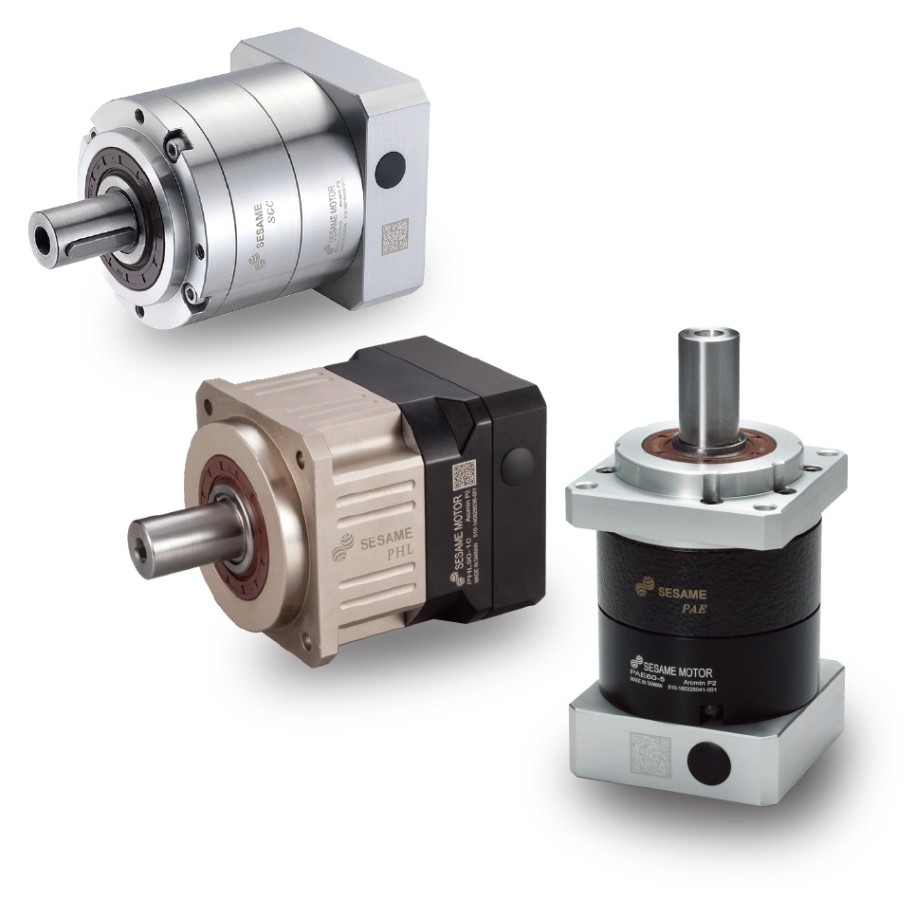

Type à arbre de sortie

L'arbre d'entrée (pignon solaire) et l'arbre de sortie (porte-bras planétaire) sont configurés en parallèle. Les arbres de sortie sont disponibles avec certaines options telles que l'arbre à clavette, l'arbre lisse ou l'arbre cannelé, sur lequel des poulies à courroie, des engrenages et des pignons, etc. peuvent être installés et montés sur des machines.

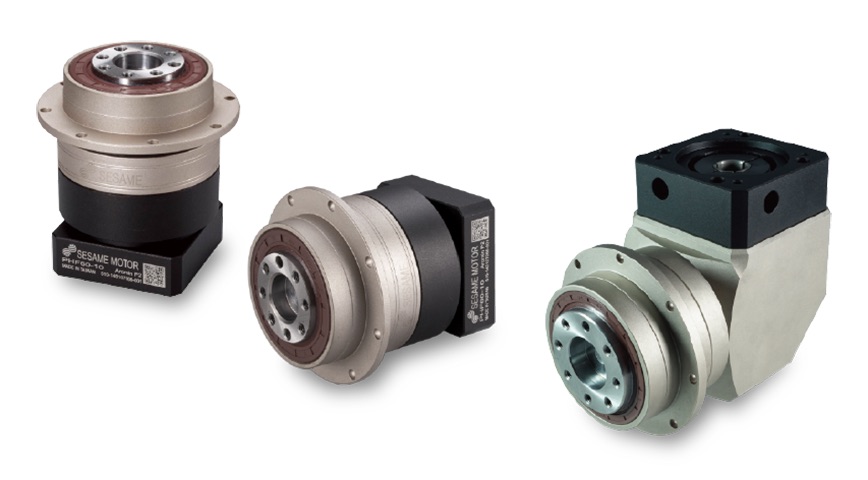

Type à bride

La bride de montage d'un réducteur planétaire est conçue conformément à la spécification ISO9409. Les réducteurs planétaires à bride peuvent être combinés avec divers pignons et poulies qui fournissent un couple de sortie élevé dans les applications d'engrenages et de crémaillères.

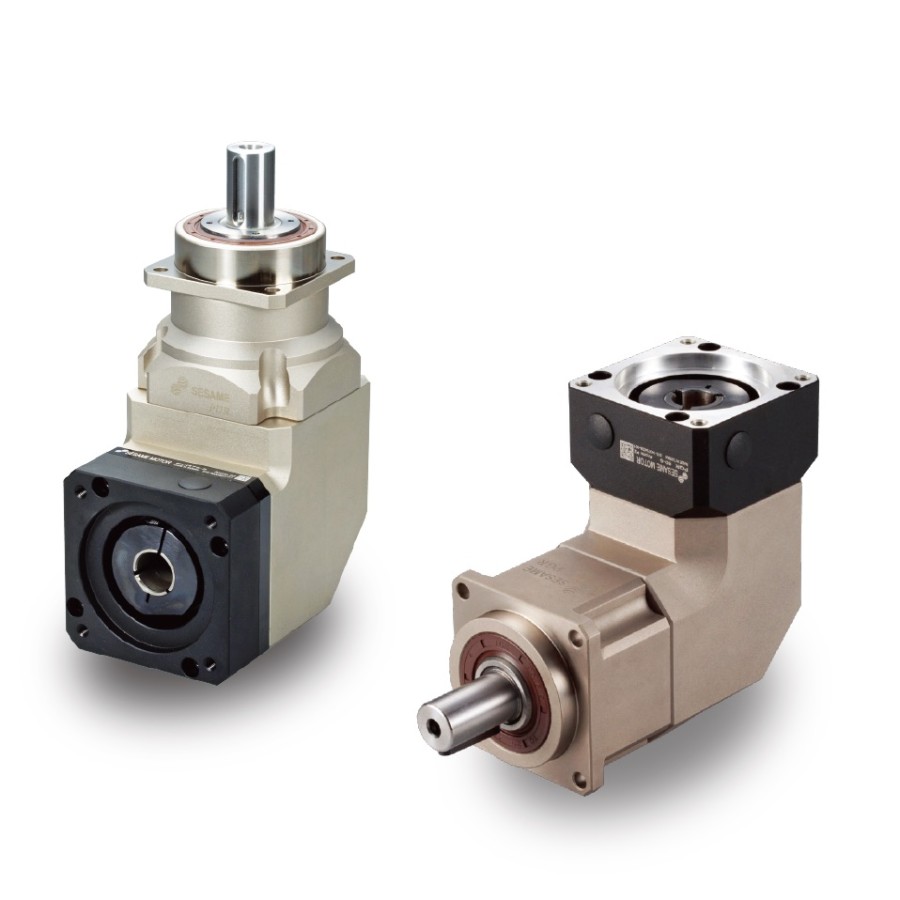

Type à angle droit

Le montage du servomoteur est tourné de 90° grâce à un boîtier à angle droit, ce qui permet d'économiser de l'espace et de rendre la conception globale de l'équipement plus compacte.


Modèles personnalisés

Sesame Motor dispose d'une capacité de fabrication forte et flexible, ce qui signifie que même les produits qui ne figurent pas dans le catalogue peuvent être fabriqués selon les exigences du client.


Avantages des réducteurs planétaires

• Densité de couple élevée

Les réducteurs planétaires peuvent supporter un couple plus élevé que les autres types de réducteurs de vitesse à volume égal.

• Large gamme de rapports de réduction

Une large gamme de rapports de réduction est disponible grâce à la combinaison de deux étages ou plus et à l'appariement de plusieurs engrenages planétaires.

• Économie

Le couple requis est fourni par un réducteur planétaire associé à un servomoteur ou un moteur pas à pas de faible puissance, afin d'augmenter le couple de sortie et de réduire le coût global de la configuration.

• Haute précision

Le jeu angulaire ne dépasse pas 1 minute d'arc grâce aux engrenages et au carter usinés et traités en surface avec précision.

• Faible bruit

Le bruit de fonctionnement le plus faible est de 55 décibels seulement.

• Rendement élevé

Les faibles pertes d'énergie à l'intérieur du réducteur garantissent une proportion et une efficacité élevées de la transmission de puissance.



Où les réducteurs planétaires sont-ils généralement utilisés ?

En raison de leurs caractéristiques et de leurs avantages, les réducteurs planétaires sont souvent utilisés lorsque l'espace et le poids sont limités, mais qu'un rapport de réduction élevé et un couple de sortie important sont nécessaires. Les réducteurs à engrenages planétaires ne sont pas seulement utilisés dans les domaines industriels, ils peuvent également être trouvés dans des produits civils. Les applications industrielles comprennent la robotique, les véhicules électriques, les transmissions automatiques, les machines-outils, l'emballage, les machines pour l'industrie alimentaire et des boissons, les équipements médicaux et l'automatisation. Les réducteurs de vitesse planétaires peuvent être utilisés dans des produits d'usage quotidien tels que la boîte de vitesses du moyeu d'une roue de bicyclette et la chaîne cinématique d'un scooter électrique.


Que faut-il savoir pour choisir un réducteur planétaire ?

Il existe de nombreuses marques et de nombreux modèles de réducteurs planétaires, et chacun d'entre eux possède des caractéristiques et des applications qui lui sont propres.Il est facile d'acheter un bon produit, mais il est difficile de choisir celui qui convient.Les étapes suivantes peuvent vous aider à trouver un produit approprié.


Modèles

Les spécifications et les niveaux de précision des réducteurs de vitesse planétaires sont déterminés en fonction des machines utilisées et des conditions d'utilisation.
Une personnalisation est parfois nécessaire.


Dimensions du châssis

Le numéro de châssis est la taille et la dimension de la bride de montage d'un réducteur qui répond spécifiquement aux exigences de l'application. La comparaison du catalogue de spécifications du réducteur avec les calculs du concepteur de la machine permet de déterminer la hauteur d'axe appropriée.


Rapport de démultiplication

Le rapport d'engrenage ou de réduction correspond à la réduction de la vitesse et au couple de sortie requis par l'application. Il dépend de la manière dont le concepteur de la machine optimise ces deux exigences.


Jeu angulaire

Le jeu représente la précision d'un réducteur planétaire et constitue l'un des principaux indicateurs de performance d'un réducteur planétaire. C'est également la principale raison pour laquelle les concepteurs de machines choisissent les réducteurs planétaires. Le jeu le plus faible n'est pas nécessairement le meilleur choix, le jeu requis doit être évalué en fonction des composants utilisés dans l'application réelle.


Autres facteurs

Certaines exigences telles que l'endroit où les réducteurs sont utilisés avec précision. Dans certaines applications, les réducteurs peuvent être exposés à des températures élevées, à une forte humidité, à la poussière ou à un environnement à basse température, l'espace disponible pour l'installation est limité, etc.
Certaines exigences particulières sont la résistance à la corrosion, des dimensions spéciales, une rigidité et une rigidité très élevées, etc.En outre, l'échelle du fabricant, ses capacités de R&D et de production, le délai de livraison, le prix, le service après-vente et d'autres conditions doivent également être pris en compte.

Pourquoi les réducteurs planétaires SESAME ?

Sesame Motor a développé divers réducteurs, réducteurs de vitesse et moteurs à engrenages pour répondre à des besoins variés et pour soutenir tous les partenaires industriels depuis des décennies.Tous les motoréducteurs et réducteurs que nous proposons sont fabriqués à 100% à Taiwan, depuis les matériaux jusqu'à l'usinage et la fabrication, afin de fournir des produits de haute qualité et de haute précision. Les équipes d'ingénieurs et les capacités de développement de projets nous permettent de fournir des suggestions rentables et réalisables basées sur les exigences des clients. Avec des années d'expérience, nous pouvons vous aider à sélectionner la meilleure pièce pour votre besoin et la personnaliser selon vos spécifications exactes.


Conclusion

Les réducteurs planétaires sont des trains d'engrenages polyvalents, robustes et de haute précision qui peuvent assurer une transmission de puissance à haut rendement après avoir été combinés avec des servomoteurs ou des moteurs pas à pas.Grâce à leurs multiples avantages, ces réducteurs offrent une large gamme d'applications et permettent d'accomplir le travail, quelles que soient la complexité et les conditions d'utilisation.

Pour en apprerndre d'avantage sur les réducteurs planétaires de Sesame Motor, cliquez ici.
